ODF光纤配线架功能要求

本公司愿为您提供优质的产品，良好的的服务！愿与您共同打造通信行业的未来。感谢您对本公司的信任和支持。谢谢您的参与。

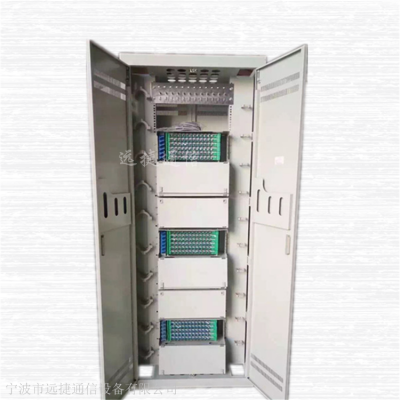

宁波远捷通信生产的ODF光纤配线架工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤熔纤盘采用掺杂阻然材质，尾纤和法兰参数优于行业标准，远捷的ODF光纤配线架价格优惠，质量好，品质优，***！
光纤配线柜、光纤配线架、ODF光纤配线柜、ODF光纤配线架
型号：144芯、288芯、432芯、576芯、720芯、864芯、1152芯、1440芯
材质：冷轧板、不锈钢
规格：2600*840*400、2600*840*300、2200*800*400、2200*600*300、2000*800*400、2000*600*300
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP

宁波远捷通信设备有限公司专业为电信、移动、联通、铁通、广电供应配套产品，

主要特点：

1.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。

2.采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能，光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量

3.模块化设计：19英寸标准，单元体及每个模块均可单独取出，方便灵活配置与扩容。

4.易升级：可用作传统的ODF，也可平滑地增加智能化光纤管理功能，且不影响正常的业务通信。

5.易操作和维护：独立、清晰的功能分区方便操作和维护；通过跳纤实现交叉连接，走纤路由清晰，运维管理方便；全正面操作，支持前后及左右并柜安装或靠墙安装，易于安装与维护。

外观结构：

1、机架结构形式

1）机架结构有封闭式、半封闭式和敞开式。

2）机架高度分为2600mm、2200mm和2000mm三类。其宽度推荐选用120mm的整数倍，深度推荐选用300mm、450mm及600mm。

3）机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。

2、机械活动部分

机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于110°，间隙不大于3mm。

3、引入光缆弯曲半径

引入光缆进入机架时，其弯曲半径应不小于光缆直径的15倍。

4、机架结构

结构应牢固，装配应具有一致性和互换性，紧固件无松动。外露和操作部位的锐边应倒圆角。

5、保护套、衬垫及纤芯和尾纤弯曲半径

光缆光纤穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。纤芯、尾纤无论处于何处弯曲时，其曲率半径应不小于30mm。

6、机架的表面

涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀。

7、结构装置上的文字、图形、符号和标志

主要性能指标

1．使用条件：

1）工作温度：-20℃～+60℃

 2）相对湿度：≤85%（+30℃）

3）大气压力：70Kpa～106Kpa

2．光电性能：

 1）连接器衰耗（包括插入、互换和重复）≤0.5dB

2）互换性附加损耗≤0.2dB

3）重复性附加损耗≤0.1dB

4）回波损耗≥40dB

5）插拔耐久性寿命>1000次

 6）机柜高压防护地与机柜绝缘，绝缘电阻>1000MΩ/500V（DC）

7）机柜高压防护地与机柜间耐压>3000V（DC），5S不击穿，无飞弧

3．适用性指标：

1）标称工作波长850nm\\\1310nm\\\1550nm;

 2）光纤活动连接器：符合GB12507以及相关标准的规定。

3）光纤光缆应符合GB/T11819和GB /T7424的规定。

 4．外形尺寸及容量：

1）外形尺寸：2000*800*400|2200*800*400|2000*800*400|2200*900*300|2000*1200*400|2000*1500*300（H×W×D）（mm）。

 2）大容量：2160芯

 产品名称：ODF单元箱

产品型号：JX-119A
 产品类型：（12芯、24芯、48芯、72芯96芯144芯）12芯ODF单元箱
 规格：19〞标准安装◆ 材质：壳体采用厚度1.0mm 冷扎板制成,环氧静电喷塑，外形美观，使用方便◆ 颜色：灰色；◆使用条件*工作温度：-10°C~+40°C*贮存温度：-25°C~+55°C*相对湿度：≤85%（+30°C ）*大气压力：70Kpa~106Kpa
光电性能标称工作波长：850nm、1310nm 、1550nm
插入损耗：≤0.5dB 回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB
抗电强度：≥3KV(DC)/1min不击穿、无飞弧；绝缘电阻：≥1000MΩ/500V(DC)
寿命：≥1000次*收容盘光纤弯曲半径：≥40mm]

机械性能
塑料件燃烧性能符合GB51697-85的规定。
光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm
光缆进入机箱，曲率半径大于光缆直径的15倍
壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便
功能
具有光缆固定和保护功能
具有光缆终接功能
调线功能
光缆纤芯和尾纤的保护功能
应用范围
适用于光纤到小区、光纤到大楼、远端模块局及无线 的中小型配线系统
