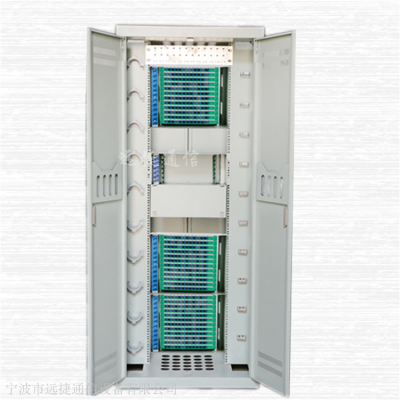

室内432芯ODF光纤配线架参数详细介绍

远捷通信生产ODF光纤配线架是专为光纤通信机房设计的光纤配线设备，432芯ODF光纤配线柜厂家具有光缆固定和保护功能光缆终接功能、调线功能、432芯ODF光纤配线柜价格现货光缆纤芯和尾纤保护功能。既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入***的设备。产品主要包括 ：OMDF光纤总配线架、三网合一ODF光纤配线架、三网合一光缆交接箱、三网合一楼道箱、户外通信机柜、机房光纤配线架、网络机柜、室外光缆交接箱、光缆分光分纤箱、光纤分线箱、（分纤箱、分配箱、配线箱、楼道箱）、光分路器箱、四网合一光纤配线架、四网一光交箱、DDF数字配线架、ODF单元箱、OUN配线箱、多媒体集线箱、光缆终端盒、光缆接头盒等。
ODF光纤配线柜（中国宽带通信工程专用）ODF光纤配线柜（中国联通宽带通信工程专用）ODF光纤配线柜（中国电信宽带通信工程专用）ODF光纤配线架（Optical Distribution frame）ODF光纤配线架|ODF光纤配线柜（ODF配线柜容量：144芯、216芯、288芯、360芯、432芯、480芯、576芯、684芯、720芯、864芯、960芯、1152芯、1440芯）中华人民共和国通信行业标准光纤配线架YD/T 778-2006《光纤配线架》Q/CT 2354-2011《中国电信光总配线架技术要求》宁波远捷通信为适应中国电信,中国,中国联通,广电网络几大运营商的融合,FTTx的推广,远捷通信推出从（OLT）局端一直到用户桌面的FTTH,FTTX光配线网络解决

一、产品概述：（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。

二、主要特点：

1.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。

2.采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能，光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量

3.模块化设计：19英寸标准，单元体及每个模块均可单独取出，方便灵活配置与扩容。

4.易升级：可用作传统的ODF，也可平滑地增加智能化光纤管理功能，且不影响正常的业务通信。

5.易操作和维护：独立、清晰的功能分区方便操作和维护；通过跳纤实现交叉连接，走纤路由清晰，运维管理方便；全正面操作，支持前后及左右并柜安装或靠墙安装，易于安装与维护。

三、使用条件：

工作温度：-10℃~+40℃

贮存温度：-25℃~+55℃

相对温度：≤85%(+30℃)

大气压力：70kPa~106kPa

四、适用性指标：

标称工作波长：850nm、1310nm、1550nm；

光纤活动连接器：符合GB12507及相关标准的规定；

光纤光缆符合GB/T11818和GB/T7424的规定。

五、主要功能：

具有光缆固定和保护功能；

具有光缆终接功能；

调线功能；

光缆纤芯和尾纤的保护功能。

六、机架高度：

满足行标规定三种标准尺寸：2600mm、2200mm、2000mm。

可根据需方不同要求订做不同规格的产品

光纤配线架应用

用于配线间和设备间光缆的端接、使用和管理，在综合布线系统中，ODF架适用于设备间的水平布线或设备端接，以及集中点的互配端接。 坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别。

壁挂式光纤配线架可钟固定于墙体上，一般为箱体结构，适用于光缆条数和光纤芯数都较小的场所。机架式光纤配线架可钟安装在标准机柜中，适用于较大规模的光纤网络。

机架式配线架又分为两种，一种是固定配置的配线架，光纤耦合器被钟固定在机箱上；另一种采用模块化设计，用户可根据光缆的数量和规格选择相对应的模块，便于网络的调整和扩展。

光纤配线架主要参数

光纤分配架组成及功能

连接器型号

连接器性能

软光纤外径

光纤配线架常用分类

按照接口数量来分：12口ODF单元、24口ODF单元、36口ODF单元、48口ODF单元、72口ODF单元等

按照放置方式来分：立式、卧式等

按照结构的不同来分：壁挂式和机架式

 为适应三网融合、FTTx的推广，推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括OMDF光纤总配线架、ODF光纤配线架、光缆交接箱，三网合一箱、四网合一箱、光缆分纤箱，分光分纤箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。
