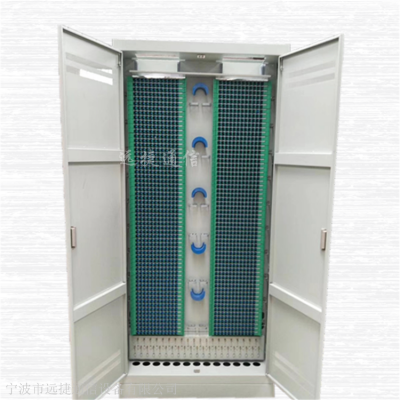

960芯光纤配线架 三网合 一光纤配线架厂家批发

光纤配线架，用于传输线路单元与光缆外线之间的跳接、光纤转接。光纤通过ODF架上面的法兰盘对接。如对接不良，会引起无光、线路误码、帧失步、警告指示（AIS）、对告等告警。一般情况下，外揽都是通过光纤连接器连到ODF架的内侧，而尾纤是接在ODF架的外侧。在ODF架上都标有相应的标签，其中标有光缆的名称以及该位置所对应的系统名称。光纤配线架所有的零件采用的材料应具有防腐性能，其物理、化学性能必须稳定，并与光缆护套和尾纤护套相容。为防止腐蚀和其他损害，这些材料还必须与其他设备中常用的材料相容。ODF光纤配线架用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。光纤配线架（Fibres Optical Distrbution Frame,简称ODF）:光缆和通信设备的配线连接设备。光纤跳线：一根两端都都带有光纤连接器插头的光缆。尾纤：一根一端带有光纤连接器的插头光缆。光纤适配器：使尾纤连接器插头和光纤跳线连接器插头现实光学连接的器件。光纤终端装置：供光缆纤芯线与尾纤接续并盘绕富余光纤的构件。尾纤盘线装置：供富余尾纤盘绕的构件。功能要求：光缆固定也保护功能；光纤终接功能；调线功能；光纤纤芯和尾纤保护功能。光纤“蛇形”保护链，避免光纤进出，抽拉时受到伤害；解决大容量光纤管理的瓶颈；分层盘贮光纤，贮纤量大；左右操作上纤，更加方便安全；提供大、小跨度的贮纤功能区域。

SDH设备和960芯光纤配线架的链接是怎么连的？
1、SDH设备到DDF:举例华为SDH传输设备OPTIX2500 ，既然是DDF当然是E1业务了，它的连接DDF是这样的，业务经过业务处理板PQ1到对应的E12S单板出2M线（一般管这个叫设备线），（PQ1是E1业务处理板，该板上没有接口，需要E12S的配合，E12S是出线板，这里举例的是120Ω的例子。）2M线做到DDF的一侧，DDF不是一个两边有接口的东西么，另外一侧就是留着跳线用的。当然DDF和SDH设备的单板也有分120Ω和75Ω的区别，总之大概就是这个意思。2、DDF到DDF之间的跳线:传输设备的设备线连的DDF一般叫DDF OUT ，还有一种是交换设备的设备线连的DDF叫DDF IN，那么就有了几种接线方式，即DDF OUT到DDF OUT，DDF OUT到DDF IN DDF IN到DDF IN，说白了就是传输到传输，交换到交换，传输到交换，不管你怎么接，只要记住一个宗旨，就是有信号接没信号就好，非要给个说法的话就是传输到传输交叉接，传输到交换平行接，交换到交换交叉接，就是这么简单。

功能：

1、光缆固定与保护功能：应具有光缆引入、固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆及缆中纤芯不受损伤。光缆金属部分与金属机架绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。2、光纤终接功能：应具有光纤终接装置。该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，***盘绕的光缆纤芯、尾纤不受损伤。3、跳线功能：通过光纤跳线连接器插头，能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。4、光缆纤芯和尾纤的保护功能：光缆开剥后纤芯有保护装置，固定后引入光纤有终接装置。5、容量：每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定，光纤终接装置、光纤存储装置、光纤连接分配装置在满容量范围内应能成套配置。6、标识记录功能：机架及单元内应具有完善的标识和记录装置，用于方便地识别纤芯序号或传输路序，且记录装置应易于修改和更换。7、光纤存储功能：机架及单元内应具有足够的空间，用于存储余留光纤。8.倒换业务：当DOF机柜或者基站需要搬迁时.会出搬迁方案.原有设备上的业务会被换再另外一条线路上.这时割接光缆时可能会造成业务断开、但是这种情况确很少出现因为基站PTN设备会产生单向光LOS告警，届时业务自动倒换，不会造成业务中断。

特点：

1.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。2.采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能，光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量3.模块化设计：19英寸标准，单元体及每个模块均可单独取出，方便灵活配置与扩容。4.易升级：可用作传统的ODF，也可平滑地增加智能化光纤管理功能，且不影响正常的业务通信。5.易操作和维护：独立、清晰的功能分区方便操作和维护；通过跳纤实现交叉连接，走纤路由清晰，运维管理方便；正面操作，支持前后及左右并柜安装或靠墙安装，易于安装与维护。1、模块化：部件均采用模块化设计，可以通过模块的灵活搭配来实现不同的功能组合，使不同型号产品的组件具有通用性和互换性；

2、系统化：拥有满足室内、室外各种环境要求的、不同容量的产品，并配有系列高品质的光器件产品，并能提供系统的解决方案；3、人性化：强调人性化操作、管理等，正面化操作，对工程施工有深厚的理解，对细节的处理一直坚持精益求精；4、标准化：严格遵循行业相关各种标准，并且积极参与行业的各种技术规范的修订。

使用条件：

1、工作温度：-10℃~+40℃

2、贮存温度：-25℃~+55℃

3、相对温度：≤85%(+30℃

4、大气压力：70kPa~106kPa

五、光电性能：

1、连接器衰耗（包括插入、互换和重复）≤0.5dB

2、互换性附加损耗≤0.2dB

3、重复性附加损耗≤0.1dB

4、回波损耗≥40dB

5、插拔耐久性寿命>1000次

6、机柜高压防护地与机柜绝缘，绝缘电阻>1000MΩ/500V（DC）

7、机柜高压防护地与机柜间耐压>3000V（DC），5S不击穿，无飞弧

六、机架高度：

1、满足行标规定三种标准尺寸：2600mm、2200mm、2000mm。

2、可根据需方不同要求订做不同规格的产品。

宁波远捷通信自创建以来，坚持深化改革，强化企业管理，积极采用新技术开发新产品。目前公司凝聚了一批高素质的技术、管理人才，配备有***的研发、生产及检测设备，******质量管理体系、***14001环境管理体系认证。
远捷通信FTTX布线应有尽有、质量***！随时欢迎您前来咨询！！！
