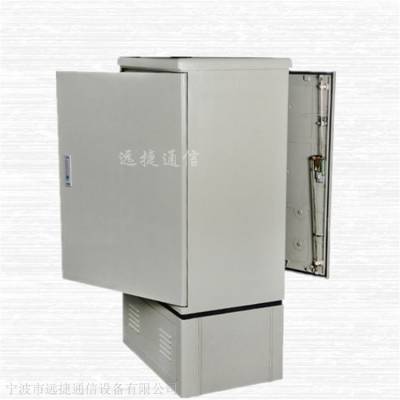

576芯光交箱 SMC光缆交接箱FC满配介绍

FTTH三合一光缆交接箱是用于光纤接入网三网主干光缆与FTTH小区配线光缆节点处的接口设备,可以实现大容量光纤的熔接,终端存储以及调度等功能。该产品的应用,减少了三网的重复线路建设,精简线路,美化环境。（中国电信|中国联通|广电网络|移动通信专用,配线容量：48芯、72芯、96芯、144芯、216芯、288芯、360芯、432芯、480芯、576芯、648芯、720芯、864芯、960芯、1152芯光纤交接箱）中华人民共和国通信行业标准 通信光缆交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范围 本标准规定了通信光缆交接箱。光缆交接箱用于光纤接入网中主干光缆与配线光缆交接处的接口配线设备。可对主,配线光缆进行固定,开剥,保护,终接及冗纤的盘绕,通过光纤跳线,能迅速方便地调度光缆中光纤序号以及改变传输系统的路由。产品具备模块化设计,优化的光缆管理系统,实现主干光缆与配线光缆交叉连接或互连,以及主干光缆之间的直通连接配线功能。且适用于多元化的XPON建设需求,提供多种光分路器增值单元解决方案

产品特点

采用熔配一体化抽拉式模块，使交接箱容量大，密度高。
箱体采用高强度SMC聚脂箱体，具有良好抗腐蚀、耐老化性能，能抵受剧烈的气候变化以及适应恶劣的工作环境
箱体具有良好的密封性能，防护等级达到GB/T4208IP65级。
具有很好的安装性能及防破坏功能。
箱体具有***的光缆固定与接地保护装置。
高压防护接地与机箱绝缘电阻：≥2×104MΩ
箱高压防护接地与机箱间耐压≥3000V(DC)/1min，不击穿，无飞弧
箱体静负荷能力：壳盖≥980N，侧表面≥980N，门铰链≥200N
机箱的密封防护等级：达到GB4208标准中IP65级
阻燃性能：达到GB4609/FV-0级
密封性能：达到GB4208/IP53要求
负荷值：壳盖≥980N，侧表面≥400N

五、用途

光缆交接箱是用于室外的主干光缆与配线光缆连接的接口设备，能够实现光纤的接续，配线有直接连接和交叉连接的功能。
六.功能要求：
1．光缆固定与保护功能
应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。
2． 光缆终接功能
应具有光纤终接装置，该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，***盘绕光缆纤芯、尾纤不受损伤。
3．调线功能
通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。
4．光缆纤芯和尾纤的保护功能
光缆开剥后纤芯有保护装置并固定后引入光纤终接装置

一种小容量箱体，配线容量144芯、直熔72芯，内部结构分区合理、清晰，有独立的裸纤及跳线管理，储纤区采用旋转门设计，操作空间灵活、方便。 smc箱体，采用全正面操作，产品具有良好的保温、隔热、耐腐蚀性能，此型号箱体可配置底座落地安装，也可对箱体进行挂杆、挂墙安装。适用于fttx小容量分支配线节点，一般安装于小区绿地、楼边、电线杆等环境中。 功能要求：

1．光缆固定与保护功能
应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。
2． 光缆终接功能
应具有光纤终接装置，该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，***盘绕光缆纤芯、尾纤不受损伤。
3．调线功能

 通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。
4．光缆纤芯和尾纤的保护功能
  光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。
光纤适配器、又称光纤耦合器 、光纤法兰盘 ，是用于实现光信号分路/合路，或用于延长光纤链路的元件，属于光被动元件领域，在电信网路、有线电视网路、用户回路系统、区域网路中都会应用到。

挂壁式96芯光交箱（750*550*310mm（电信、移动、联通、广电）

落地式96芯光交箱：1030*550*310mm（电信、移动、联通、广电）

挂壁式144芯光交箱：750*550*310mm（电信、移动、联通、广电）

落地式144芯光交箱：1030*550*310mm（电信、移动、联通、广电）

落地式288芯光交箱：1450*750*320mm（电信、移动、联通、广电）

落地式360芯光交箱：1450*755*305mm（电信、移动、联通、广电）

落地式576芯光交箱：1450*750*540mm（电信、移动、联通、广电）

落地式720芯光交箱：1450*750*600mm（电信、移动、联通、广电）

立式1152芯光交箱：1450*1510*600mm（电信、移动、联通、广电）

远捷通信主要产品有：

光缆交接箱、ODF光纤配线架、光纤配线箱、光分路器箱、ODF单元箱、光纤快速连接器、光纤冷接子、光纤适配器、束状尾纤、光纤跳线、光纤熔纤盘、光纤面板、光纤入户箱、多媒体信息箱、配线箱、ONU入户箱、理线架、光纤分线盒、塑料光纤分纤盒、PLC光分路器箱、SMC光纤分线箱、PLC光分路器。
