特点：箱体可为前开门或前后开门，箱内有充足的布纤、贮纤空间，有足够的绕线盘挂线钩，方便用户操作。箱体采用优质不锈钢板作材料，并经电镀、喷塑处理，不仅具有良好的抗腐蚀、耐老化性能，而且箱体密封性能好，能抵受剧烈的气候变化和恶劣的工作环境，防护等级达GB4208中IP65级要求。箱体由高强度玻纤增强聚脂模压成型，具有良好的机械强度和抗腐蚀耐老化特性，而且重量轻。全模块化设计，采用12芯熔接配线一体化模块。可采用飞碟式直熔盘，体积小，直熔容量大。箱体底部高，空间大，便于光缆引入时，有更大的曲率半径，安装操作施工方便。光缆加强芯根据用户需要，也可采用光缆固定罩壳形式，适用于普通和带状光缆。接地方式：箱体共有二层地，一层为保护地，光缆加强芯与保护地相接。另一层为机架地，该两层地之间互不相通，分别通过各自的接地线通向机房大地。
工作条件：
工作温度：-40℃～+60℃
相对湿度：≤95%(+40℃时)
大气压力：70kPa～106kPa
技术要求：
防护等级：IP65
标称工作波长：850nm，1310nm，1550nm。
光纤活动连接器插入损耗：≤0.3 dB。
光纤活动连接器回波损耗：≥45dB(PC型)。
机架高压防护接地装置与机架间的耐电压≥3000V(DC)/1min，不 击穿、无飞弧。
箱体金工件与接地装置之间的绝缘电阻≥2×104MΩ/500V(DC)
箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在门的外端能承受的垂直压力大于200N。
光缆固定处能承受1000N的轴向拉力，并能承受扭转角度±90°共3次的循环扭转。
光纤弯曲处的曲率半径＞30mm(内控40mm)

安装说明
本设备根据实际需要可落地或架空安装使用
1.落地安装：在预制的水泥基座上按说明书提供的安装尺寸预留4个
M12的地脚螺钉。安装时先打开设备门，将设备内底部的两边插销拔出，并打开设备底座面板，将设备放在水泥基座上，用螺母将底座内的底脚拧紧。安装完毕，合上底座面板，插好插销，锁紧面板。
2.架空安装：在架空站台上按说明书提供的安装尺寸预留4个14的孔，再将设备用M12螺母螺栓固定牢固。
纤的布放及光纤熔接
1.抽出终端熔接托盘，打开盖板。向上推起上层的熔接盘，然后按顺序将尾纤活动连接头成端在下层的终端盘上。
2.将尾纤按图示在终端盘上盘绕固定好，（***弯曲处的曲率半径大于40MM).然后将其引入熔接盘，盘绕固定好后，用熔接盘固定凸台将
其固定在终端盘上。
3.将引入熔接盘的光缆纤芯留出一定余长后按图示盘绕固定（***弯曲处曲率半径大于40MM).
4.将光缆纤芯和尾纤根据熔接机的要求进行熔接，熔接点用热缩套管热缩保护后，置于溶解芯片上。所有纤芯熔接后，盖上盖板，推入熔接盘。

一、传统光缆交接箱产品特性
高强度的SMC箱体结构，耐候、抗腐蚀性能强
箱门三点锁定，门铰链内置，有效防盗防破坏
托盘式终接单元，模块化设计，方便系统扩容和安装
可靠的光缆引入、固定保护装置，适用于非带状光缆及带状光缆
适用于FC、SC、LC、ST等多种适配器的安装
全程曲率半径大于37.5mm订购指
二、室外光缆交接箱产品描述

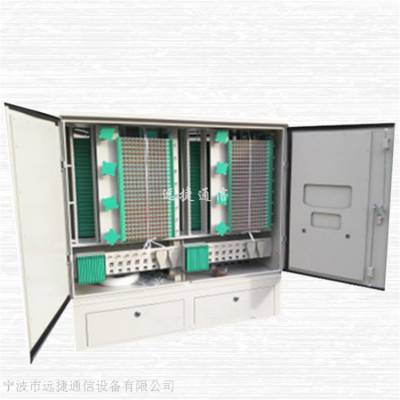

GXF05系列光缆交接箱是用于光传输网络中主干光缆与配线光缆交接点处的接口设备，用于实现光缆的固定和保护、光缆熔接成端、光纤熔接点保护、光纤线路分配与调度、内部设备防护和其它增值模块安装等功能。
三、技术参数
工作温度：-40℃～+60℃
环境湿度：≤95%（+40℃时）
大气压力：70 kPa～106 kPa
产品防护等级：IP65
绝缘电阻：接地装置与箱体金工件之间的绝缘电阻不小于2×104MΩ/500V(DC)
耐电压(V)：接地装置与箱体金工件之间的耐电压不小于3000V（DC）/1min
连接器衰减(dB)：≤0.3dB
回波损耗(dB)：PC型≥45dB，UPC型≥50dB，APC型≥60dB
四、遵循标准
满足YD/T988-2007、GB/T2423-2008、GB/T3873-1998、GB/T9286-1998等国内标准及IEC 60529、IEC 62134-1 、UL94等***。
订购指南南
名称 型号 规格 容量(芯) 备注
高×宽×深（mm） 熔配 直熔
传统光缆
交接箱 GXF05-I-144 750*550*310 144 72 SMC箱体，壁挂型，
GXF05-I-144 1030*550*310 144 144 SMC箱体，含底座
GXF05-I-288 1450×750×320 288 144 SMC箱体，含底座
GXF05-I-576 1450×750×540 576 288 SMC箱体，含底座
