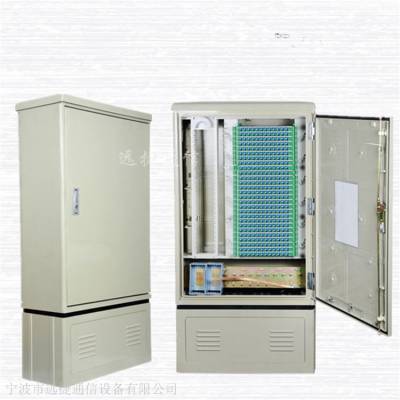

216芯光交箱 室外壁挂式光缆交接箱SC配置介绍

长期供应芯数型号：72芯96芯144芯216芯288芯432芯576芯720芯864芯1152芯箱体材质：冷轧板 、不锈钢 、SMC

产品使用区：移动 联通 铁通 电信 广电
常规安装地方：壁挂式 落地式箱体采用高强度不绣钢板制作，防护等级IP65，强度高防老化，抗腐蚀，具有全天侯防护功能，能抵御**或**破坏。箱体所有边角全部使用专用圆角成型模具成型，表面处理采用拉丝或静电喷塑，表面美观。箱体采用双层结构，中间填充有高性能隔热材料，具有良好的隔热防寒的**，能有效防止箱内水汽凝结。箱体采用特种密封材料、防水门锁及三点式门锁锁定，***，密封性好。

12芯光纤熔接配线一体化抽屉式模块，并配有独立直熔框，实现不同使用功能。可装FC、SC、和LC、ST（另配附件）四种适配器，适配器呈30度排布，即***了跳纤的弯曲半径≥40mm，又可避免激光灼伤人眼和光纤调度时触伤连接器根部。可为客户预留光分路器位置和停泊位。技术指标符合YD/T988-1998标准。

光交箱生产厂家，规格（72芯、96芯、144芯、288芯、432芯、576芯、720芯、864芯、1152芯、1440芯、1728芯）光交箱配置、SMC光交箱、不锈钢光交箱、无跳接光交箱、三网合一光交箱【壁挂式、落地式、SMC、室外、不锈钢】光缆交接箱,不锈钢72芯光缆交接箱,室外72芯光缆交接箱、SMC72芯光缆交接箱、免跳接72芯光缆交接箱、挂壁式72芯光缆交接箱、光缆交接箱功能要求光缆固定与保护功能应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。

交接箱的选定

 与市话电缆接接箱类似，光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。光缆引人光缆交接箱后，经固定、熔接、配纤后，使用跳纤将主干层光缆和配线层光缆连通。交接箱的使用期是同网络使用期一样，通常约20-25年。

选择高品质的室外箱体使其具有高强度、抗冲击、耐腐蚀和具有保温隔热功效可减缓箱内外温度剧烈变化，能有效防止箱体内由于气候骤变而引起的水气凝结。从而减少凝露现象的产生，并有效地***箱体内光器件工作环境，同时配合选用耐环境变化的光器件和设计合理的盘纤、跳线路由，能大大减少由于环境变化而产生的光器件附加衰耗的增加和光纤微弯的产生。

交接箱采用模快化设计，使运营商能够随着用户的增加而方便扩容，延长了固定资产的投入。

小型化、高密度、安装灵活的特点，使交接箱可以减少室外占地面积和行人的注意，避免引起人为的破坏。

箱体性能：

光缆交接箱既然是一种室外设备，那么对它根本的要求就是能够抵受剧变的气候和恶劣的工作环境。它要具有防水气凝结、防水和防尘、防虫害和鼠害、抗冲击损坏能力强的特点。

容量：

在实际设计和工程中，人们对光缆交接箱的容量问题似乎仅仅要求容量越大越好，但这样可能带来的后果是：箱体体积增大、设备价格增高。那么更合理的情况应该是怎样的呢?从光缆交接箱的原理图可以看出，光缆交接箱的容量实际上应包括主干光缆直通（或直熔）容量、主干光缆配线容量和分支光缆配线容量三部分。

 假设主干光缆为216芯带状光缆（12芯/带），在该分支点下落3带，则：主干光缆直熔区容量为18-3＝15带，180芯；主干光缆配纤区容量为3+3＝6带，72芯；分支光缆配纤区容量为主干光缆配纤容量的1.5-2倍，即108~144芯。

实际上，我们经常所说的交接箱的容量应该指的是它的配纤容量，即主干光缆配纤容量与分支光缆配纤容量之和。针对这个例子，这个交接箱的容量应该为180~216芯。

至于主干光缆的直通部分，实际工程中主要有两种做法：一种是剪断熔接；另一种是不剪断（俗称掏接）。对于***种情况，需要在光缆交接箱中安装专用的熔接盘（或熔接模块/单元），对于后一种情况，可以通过专用的直通单元来容纳直通光缆。

进缆根数：

人们在实践中往往忽视进缆根数这个问题，而更关注交接箱的性能和容量。但是，由于光缆交接箱是长期使用的设备，随着电信运营的不断发展，线路的不断扩容，进箱的光缆会是逐年递增的。没有人希望看到这样的现象：光缆交接箱的容量还有富余，但却再也找不到进缆孔位和光缆固定位了。

以上述城区为标准，若使用环型结构，主干层引入光缆为2条。考虑日常维护、割接等要求，需有2条备用引入点，应能引入24条光缆。不过光缆交接箱的内净空容量是有限的，不可能引入太多光缆。基本解决方法有两个：一是在光缆网络规划时可以增加光缆交接箱数量解决光接入点密集问题；二是在引入光缆固***用完前，布放一条大对数光缆用来割接几条小对数光缆，腾出引入固***。总之，一般光缆交接箱接入的光缆应有16～20条。

 光交箱的特点光交箱的特点

1、如今城市建设项目较多，各种业务需求加大，而管道资源却

严重不足，

为了避免这些问题，

通过室外光交箱连接了进出光交箱两

端的光缆，可以在箱内直接进行熔接、配线、调纤，大大节约了管道

和光纤资源以及进入中心机房和汇聚机房等的空间利用率，

室外光交箱起到了越来越重要的作用。

2、小型化、高密度、安装灵活，使光交箱可以减少室外占地面

积和行人的注意，避免引起人为的破坏。

单模光纤：只传输一种模式光信号的光纤，常规G.652,G.653,G.654,G.655等传输等级分类，单模光纤传输百兆信号距离可达几十公里。单模光纤，只传输主模，也就是说光线只沿光纤的内芯进行传输，由于完全避免了模式射散使得单模光纤的传输频带很宽，安防弱电圈，因而适用于大容量，长距离的光纤通讯，单模光纤使用的光波长1310nm或1550nm。

多模光纤：能传输多种模式光信号的光纤，为G.651等级，根据光模式分为OM1,OM2,OM3，多模光纤传输百兆信号远传输距离2公里。多模光纤，在一定的工作波长下，有多个模式在光纤中传输，这种光纤称之为多模光纤，由于色散或像差，因此这种光纤传输性能较差频带比较窄，传输容量比较小，距离也比较短。
