| 品牌：远捷通信 | 型号：YJ-SWHYGJX-0432 | 货号：432芯 |
| 上市时间：2019 | 货源类别：现货 | 产地：浙江慈溪 |
| 机柜容量：齐全U | 风扇数：1 | 表面处理：喷塑 |
| 配件：齐全 | UPS内置电池容量：其他 | UPS额定负载容量：其他 |
| UPS外置电池容量：其他 | 功能：齐全 | 是否支持一件代发：支持 |
| 加工方式：来图定制 | 最快出货时间：1 | 发票：提供发票 |
| 售后服务：全国联保 | 包装清单：纸箱 | 颜色：银灰色 |
| 外形尺寸：1450*750*320cm | 是否跨境货源：否 |

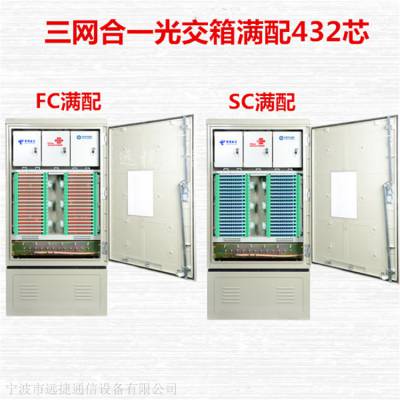

432芯三网合一光交箱产品图片详细描述
三网合一壁挂式光缆交接箱、三网合一SMC光缆交接箱、三网合一不锈钢光缆交接箱、三网合一免跳接光缆交接箱、三网合一无跳接光缆交接箱、三网合一免跳纤光缆交接箱、三网合一光缆交接箱、三网合一光交箱、三网合一交接箱、
型号：72芯、96芯、144芯、216芯、288芯、432芯、567芯、720芯、864芯、1152芯
材质：冷轧板、不锈钢、SMC
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
宁波市远捷通信设备有限公司专业为电信、移动、联通、铁通、广电供应配套产品，
三网合一光交箱是用于光纤接入网(电信网、移动网、联通网）三网主干光缆与FTTH小区配线光缆节点处的接口设备，可以实现大容量光纤的熔接、终端存储以及调度等功能。该产品的应用，减少了三网的重复线路建设，精简线路，美化环境。
箱体采用SMC材料制造，抗腐蚀耐老化，使用寿命超过20年。
壳体门框四周采用凹槽结构，硅橡胶密封 ，密封性能达到GB4208--1993中IP 级要求。
箱体内部夹以隔热材料，能有效防止箱内凝露的产生。
采用12芯熔配一体化模块，幅度利用有效空间，容量为864芯。
卡接式安装FC、SC适配器。
前后设通道，可方便跳线灵活跳接
12芯熔配一体化模块可抽出至箱外，全面正面操作。
有可靠的光缆固定、开剥和接地装置。
各部件位置和按排，确保光缆在任何位置时弯曲半径大于40MM。
光缆进壳体接口处，突破传统方式防水接头处理光缆密封问题
使用条件：
工作温度：-40℃∽+60℃
相对湿度：≤95%（+40℃时）
大气压力：70∽106Kpa
贮运温度：-40℃∽+60℃
防潮防雨防尘防盗符合YD/T988-1998标准
主要技术参数：
插入损耗：1.31,1.55um LD光源。单模≤0.18dB多模≤0.30dB
回波损耗：1.31,1.55um LD光源。单模PC≥45dB UPC≥50dB APC≥60dB
绝缘电阻：≥2×104MΩ/500VDC
耐电压：3KVDC/1min不击穿，无飞弧
箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在最外端应能承受的垂直压力大于200N
功能要求：
1．光缆固定与保护功能
应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。
2． 光缆终接功能
应具有光纤终接装置，该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，***盘绕光缆纤芯、尾纤不受损伤。
3．调线功能
通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。
4．光缆纤芯和尾纤的保护功能
光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。
5．容量：144、192、288、432、576、864芯
光缆交接箱技术
一、概述
本光缆交接箱应满足通信行业标准《通信光缆交接箱》YD/T 988-2007的要求。同时对于本文未提出而通信行业标准已有具体技术要求和指标的，其生产的通信光缆交接箱应满足其要求。投标人须按本技术规范书要求进行生产、交付产品，招标人根据本技术规范书验收光缆交接箱产品。
二、名词解释
光缆交接箱 Cross Connecting Cabinet for Communication Optical Cable（OCC）用于室外光缆的连接、盘储、分配和调度。通过光纤活动连接器和双头跳线将光缆与光缆灵活的配接。
三、光缆交接箱主要技术要求
（1）组成、型式及命名
1.1组成
光缆交接箱由箱体、内部结构件、光纤活动连接器及备附件组成。
1.2型式
光缆交接箱可以落地安装。
1.3命名
光缆交接箱的型号由专业代号、主称代号、序号组成。
（2）主要技术要求
2.1使用条件
工作温度：－40℃～+60℃。
相对湿度：≤95％（+40℃）。
2.2外观与结构
2.2.1外形尺寸
交接箱外形尺寸不宜超过1600mm×1200mm×600 mm（高×宽×深），但应提供各种规格的详细尺寸。
具体各种型号的光交尺寸为：
序号 | 商品名称 | 规格型号 | 单位 | 箱体尺寸 | 底座尺寸 | 备 注 |
1 | 光缆交接箱 | 96芯双层不锈钢 | 台 | 420*520*280 | 230*520*240 | 各型号满配 |
2 | 光缆交接箱 | 144芯双层不锈钢 | 台 | 550*520*280 | 230*520*240 | |
3 | 光缆交接箱 | 288芯双层不锈钢 | 台 | 980*710*280 | 230*700*240 | |
4 | 光缆交接箱 | 576芯双层不锈钢 | 台 | 980*710*516 | 230*700*456 |
注：以上产品尺寸正负偏差为：5%
2.3箱体结构
箱体采用采用封闭式结构，其中交接箱要求采用双层结构箱体。
2.3.1箱体装配结束后，金属件不得有毛刺，结构件不扭曲，箱体表面平整光滑、颜色均匀，不存在机械划伤痕迹、箱体各部件不得有明显色差。
2.3.2保护接地处应有明显的接地标志。
2.3.3机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。箱门开启角度不小于120°，箱体密封条粘结应平整牢固；配线箱箱门开启角度不小于110°，间隙应不小于3mm。
2.3.4光缆引入时其弯曲半径应大于光缆直径的20倍。
2.3.5光缆光纤及尾纤在设备内布放时，不论在何处转弯，其曲率半径应不小于30mm。
2.3.6设备应有明晰、完善的标识和记录装置，用于方便地记录和识别纤芯序号或传输路由，且记录装置应易于修改和更换。
2.4材料
2.4.1防腐蚀性能
交接箱所有零件采用的材料应具有防腐蚀性能，如该材料无防腐蚀性能应作防腐蚀处理；其物理、化学性能必须稳定，并与光缆护套和尾纤护套相容。箱体、内部加固件及穿线环均要求采用不锈钢材料。
2.5光分路器托盘结构示意图
2.5.1分路器（1/2×16）托盘结构示意图：
（1）每个托盘可安装18个适配器，满足2×16分纤模式。在不安装适配器时，应能满足从托盘中能直接出带尾纤头的光纤，满足无跳接方式。
（2）托盘高度25mm，为1个12芯熔配一体化托盘的高度。
（3）分路器托盘盒体材料采用阻燃ABS、颜色为PANTONE 3405U，盖板材料采用阻燃ABS、颜色为PANTONE 427U。
