684芯三网融合光纤配线架功能性能讲解

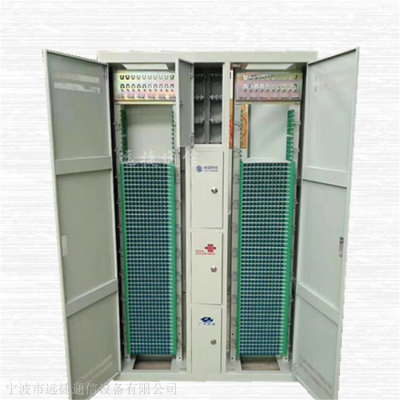

684芯三网融合光纤配线架-内部结构 ODF光纤配线架容量|光纤配线架批发|ODF配线架详细介绍|三网共建共享配线架FTTH型驻地光网络光纤配线架|FTTHB三网合一光纤配线柜|FTTH三网合一楼道箱|三网合一光纤配线架/配线架/ODF架/modf配线架|三网合一MODF光纤配线架|FTTHh共建共享光纤配线架|684芯三网融合光纤配线架批发|【（配线容量：144芯、216芯、288芯、432芯、360芯、576芯、684芯、720芯、864芯、960芯）中国电信|中国联通|中国移动通信】odf光纤配线柜，三网合一odf光纤配线柜，三网合一配线箱，光纤配线柜，综合配线柜，三网合一综合箱，ODF配线架厂家，odf配线架价格，ftth光纤楼道箱批发，三网合一网络箱厂家，ODF配线架配置 ODF光纤配线架容量、三网合一网络箱价格，三网合一光缆交接箱|三网融合配线箱|三网合一光交箱|三网合一楼道箱|三网合一综合箱|FTTH光纤配线箱|FTTB光纤楼道箱|FTTX光纤分配箱|中国电信|中国移动通信配线箱|中国联通配线箱|光纤入户箱|光纤到户配线箱|光宽带箱生产基地【宁波远捷通信设备有限公司】远捷连接世界！信息沟通心灵！

二、主要性能指标：
1．使用条件：
 1）工作温度：-5℃～+40℃
 2）相对湿度：≤85%（+30℃）
 3）大气压力：70kpa～106kpa
2．光电性能：
 1）连接器衰耗（包括插入、互换和重复）≤0.5db
 2）互换性附加损耗≤0.2db
3）重复性附加损耗≤0.1db
 4）回波损耗≥40db
 5）插拔耐久性寿命>1000次
 6）机柜高压防护地与机柜绝缘，绝缘电阻>1000mω/500v（dc）
 7）机柜高压防护地与机柜间耐压>3000v（dc），5s不击穿，无飞弧
3．适用性指标：
 1）标称工作波长：850nm、1310nm、1550nm。
 2）光纤活动连接器：符合gb12507以及相关标准的规定。
 3）光纤光缆应符合gb/t11819和gb /t7424的规定。
4．外形尺寸及容量：
 1）外形尺寸：2000800400|2200800400|20008004002200900300|20001200*400（h×w×d）（mm）。
 2）较大容量：1440芯。
三、产品特点：
1、专业及美观的外形设计能与***办公环境相协调。
2、符合19英寸标准、公制标准、etsi标准（欧洲电信标准协会）、gb/t3047.2-92标准。
3、机柜采用主体重型硬架结构（焊接），坚固耐用。
4、前玻璃门采用压框式固定玻璃结构，方便更换。
5、顶部配有抽气扇，左右侧门有进风孔，使机柜内空气流通，***设备正常运作。
6、***装有一防尘盖，可以保护风扇运转。
7、侧门为带弹性门锁抽插门，可快速开启，安装、拆卸方便，门上端有一预留锁孔，可以选配加锁以增加保安。
8、后门为带锁转动式钢质门，大家度的开启既方便维护，又省时省力。
9、上、下座各有预留走线通道，可按需调整。
10、可配合分离式底座一起使用，也可单独使用。
11、机柜后部配有垂直束线槽，方便理线。
12、四根安装立柱双面打孔，可任意调节托板高度，也可前后灵活调整，为各种系统设备的使用环境提供合理的布局。
13、底座同时安装脚轮和调节脚，方便移动与定位。
14、深度为800mm以上的机柜可以作服务器机柜使用，其重型综合底盘的设计，具有超大承重能力，符合ｈｐ、ｉｂｍ、ｄｅｌｌ、ｓｕｎ、ｃｏｍｐａｑ、联想、浪潮等服务器的安装需要。

室内光纤配线架

产品描述

光纤配线架是一种用于实现光缆光纤连接调度的设备。主要适用于光传输网络和光传输设备之间，以及接入网中光纤、用户光缆之间的光交接点。可采用交叉连接和直接连接两种方式，方便的实现两种光纤的连接、分配和调度。主要技术参数

工作温度：-40℃～+60℃

环境湿度：≤95%（+40℃时）

大气压力：70 kPa～106 kPa

绝缘电阻：接地装置与箱体金工件之间的绝缘电阻不小于2×104MΩ/500V(DC)

耐电压(V)：接地装置与箱体金工件之间的耐电压不小于3000V（DC）/1min

连接器插入损耗(dB)：≤0.3dB

回波损耗(dB)：PC型≥45dB，UPC型≥50dB，APC型≥60dB

遵循标准

ODF光纤配线架满足YD/T788-2011、GB/T2423-2008、GB/T3873-1998、GB/T9286-1998等国内标准及IEC 61300-3-15、 IEC 61300-3-16 、IEC 61300-3-17 、IEC 61300-3-23等***。

ODF(Optical Distribution frame)光纤配线架是专为光纤通信机房设计的光纤配线设备,具有光缆固定和保护功能光缆终接功能、调线功能、 光缆纤芯和尾纤保护功能。既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入***的设备。

它是光传输系统中一个重要的配套设备，主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去，光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。

ODF光纤配线架特点：

1.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。

2.采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能，光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量

3.模块化设计：19英寸标准，单元体及每个模块均可单独取出，方便灵活配置与扩容。

4.易升级：可用作传统的ODF，也可平滑地增加智能化光纤管理功能，且不影响正常的业务通信。

5.易操作和维护：独立、清晰的功能分区方便操作和维护；通过跳纤实现交叉连接，走纤路由清晰，运维管理方便；全正面操作，支持前后及左右并柜安装或靠墙安装，易于安装与维护。

ODF光纤配线架在综合布线系统中的应用：综合布线系统中，配线架适用于设备间的水平布线或设备端接，以及集中点的互配端接。 坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别，便于管理，符合19机架安装标准。目前，该产品已在全球多个国家和地区获得规模商用，为运营商带来多项价值：

1.大容量，高密度，减少机柜布放数量，节约机房空间，增加机房的利用率；

2.实时監控端口，可提高故障效率，减少人力成本；

3.智能施工确保路由信息准确，减少沉没端口，节约运维成本；

电子标识减少纸质标签带来的信息泄露隐患；

5.智能中间配线柜配合智能光纤配线架，可实现机房智能化和电子化，易于部署和维护。

ODF（Optical Distribution frame）光纤配线架

光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。

产品特点：模块化：部件均采用模块化设计，可以通过模块的灵活搭配来实现不同的功能组合，使不同型号产品的组件具有通用性和互换性；

系统化：拥有满足室内、室外各种环境要求的、不同容量的产品，并配有全系列高品质的光器件产品，并能提供系统的解决方案；

人性化：强调人性化操作、管理等，全正面化操作，对工程施工有深厚的理解，对细节的处理一直坚持精益求精；

标准化：严格遵循行业相关各种标准，并且积极参与行业的各种技术规范的修订；

专业化：专业技术人员和生产、检测设备保障产品性能优越性和可靠性；

依据标准：

YD/T778-2006《光纤配线架》

使用条件：

工作温度：-10℃~+40℃

贮存温度：-25℃~+55℃

相对温度：≤85%(+30℃)

大气压力：70kPa~106kPa

适用性指标：

标称工作波长：850nm、1310nm、1550nm；

光纤活动连接器：符合GB12507及相关标准的规定；

光纤光缆符合GB/T11818和GB/T7424的规定。
