常州684芯三网合一配线架 三网融合光纤配线架参数性能简介

三网合一光纤配线架厂家ODF光纤配线柜288芯、室内、光纤配线柜/ODF光纤配线柜、/ODF光纤配线架、三网合一光纤配线柜、三网合一光纤配线架、【144芯、216芯、288芯、432芯、576芯、720芯、1152芯】【专业供应：中国电信、中国移动、中国联通、中国广电】

为习惯我国电信、联通、移动、广电四网交融、FTTX的推行、推出从（OLT）局端一直到用户桌面的FTTH、FTTX光配线网络解决方案。产品首要包含MODF光纤总栩线架、室外通讯机柜、三网合一光纤配线架、四网光缆交接箱、三网四网光纤融合箱、光纤分纤箱、光缆接头盒、光缆终端盒、ODF单元箱、监控箱、皮线光缆、光纤跳线、尾纤、光纤适配器、光纤快速连接器、ONU综合信息箱、多媒体信息箱、光纤辅佐设备、光分路器箱、光缆交接箱等。

安装标准： 19英寸安装.

材 料： 材料全部要求为Q235以上优质冷轧钢板，顶底框，立柱材料厚度1.5mm以上.

规 格： 高*宽*深MM:2260*600*600及高(2000或2200或2260)*宽(600或800)*深(600*800).

颜 色： RAL:7035灰白色;GY-09冰灰色;Z44浅驼灰色可选;也可以定制.

前 门： 钢化玻璃门,铁门,网孔铁门可选.

后 门： 铁门,网孔铁门,单开门或双开门可选.

进线方式： 能同时满足上下进线.

表面处理： 机架整体采用静电喷塑处理.

整体结构： 机架整体为拼装式结构，全正面操作.

机架接地： 机柜***电气导通，有完善的接地系统.

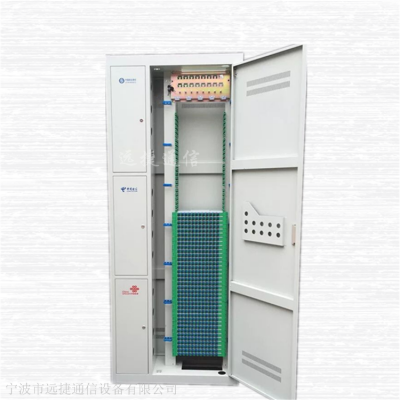

机架安装： 机架可以并列安装，并且有合理的走线通道.ODF光纤配线架（ODF光纤配线柜）用于数字通信机房和光通信机房。适用于光缆与光通信设备间或光通信设备与光通信设备间配线路连接；具备配线、调线、转接等功能。通过光纤连接器插头插座，将进局光缆和局内端机进行调线、配线的连接。本设备还可以将数字配线单元与光配线单元混装于一体，实现对数字和光通信的调线、配线等多种功能。它能完成对光缆的固定、剖分、接地保护；光纤的固定连接、合理布放、预留盘绕、连线、调度等功能。 机架是整机的支撑和各功能部分的装载体。架顶上方的弯角件可与机房连接。架底与地面用膨胀螺钉安装。左立柱的前面是绕线区，可盘绕富余跳纤，理顺后的跳纤可从架顶或架底的出口连接至光设备。左立柱的后面也可提供大量光缆的固定、终端。

产品详细介绍：

ODF光纤配线柜（ODF配线架）是光传输系统中一个重要的配套设备，主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络运行和灵活使用有着重要的作用。过去，光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。

ODF光纤配线架特点：

1.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。

2.采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能，光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量

3.模块化设计：19英寸标准，单元体及每个模块均可单独取出，方便灵活配置与扩容。

4.易升级：可用作传统的ODF，也可平滑地增加智能化光纤管理功能，且不影响正常的业务通信。

5.易操作和维护：独立、清晰的功能分区方便操作和维护；通过跳纤实现交叉连接，走纤路由清晰，运维管理方便；正面操作，支持前后及左右并柜安装或靠墙安装，易于安装与维护。

ODF光纤配线架在综合布线系统中的应用：

综合布线系统中，配线架适用于设备间的水平布线或设备端接，以及集中点的互配端接。坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别，便于管理，符合19"机架安装标准。目前，该产品已在全球多个国家和地区获得规模商用，为带来多项价值：

1.大容量，高密度，减少机柜布放数量，节约机房空间，增加机房的利用率；

2.实时监控端口，可提高故障定位效率，减少人力成本；

3.智能施工确保路由信息准确，减少沉没端口，节约运维成本；

4.eID电子标识减少纸质标签带来的信息泄露隐患；

5.智能中间配线柜配合智能光纤配线架，可实现机房智能化和电子化，易于部署和维护。

ODF（Optical Distribution frame）光纤配线架

光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线的中小型配线系统。

产品特点：

模块化：部件均采用模块化设计，可以通过模块的灵活搭配来实现不同的功能组合，使不同型号产品的组件具有通用性和互换性；

系统化：拥有满足室内、室外各种环境要求的、不同容量的产品，并配有系列高品质的光器件产品，并能提供系统的解决方案；

人性化：强调人性化操作、管理等，正面化操作，对工程施工有深厚的理解，对细节的处理一直坚持精益求精；

标准化：严格遵循行业相关各种标准

 为适应三网融合、FTTx的推广，推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括OMDF光纤总配线架、ODF光纤配线架、光缆交接箱，三网合一箱、四网合一箱、光缆分纤箱，分光分纤箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。

FTTX布线应有尽有、质量***！随时欢迎您前来咨询！！！

产品规格多样、款式新颖、品质***、工艺精湛、价格合理、交易便捷、服务完善、终身售后。秉承以人为本、以质量为先、用优质的服务的精神理念。用每一个产品来诠释“真、善、美”的真谛！ 可以完全根据您的需求来订做。
