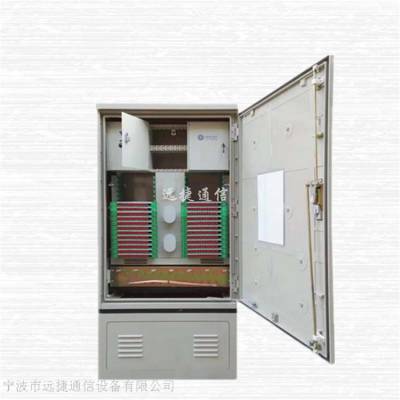

邢台576芯三网合一光缆交接箱产品型号报价

产品型号：YJ-SWGJX576-VIII

产品规格：YJ-SWGJX-VIII型：72芯、96芯、144芯、196芯、216芯、288芯、360芯、432芯、480芯、576芯、684芯、720芯、864芯、1152芯、1200芯、1440芯、1728芯

生产厂商：宁波远捷通信

产品颜色：灰白色

产品材质：SMC复合材质、不锈钢材质、冷轧板材质.

安装类型：落地式、壁挂式、三网合一、四网合一、普通款、免跳接、盒式、（室外防水）

产品配置：常规可配SC，FC,LC，ST束状（带状）尾纤，

免费印字：中国电信，移动，联通，联通，广电，铁通，长城宽带，

576芯三网合一光缆交接箱|三合一光缆交接箱（中国电信|中国联通|广电网络|移动通信专用,配线容量：96芯,144芯,216芯,288芯,360芯,432芯,576芯,648芯,720芯,864芯,1152芯光缆交接箱）FTTH三合一光缆交接箱是用于光纤接入网三网主干光缆与FTTH小区配线光缆节点处的接口设备,可以实现大容量光纤的熔接,终端存储以及调度等功能。该产品的应用,减少了三网的重复线路建设,精简线路,美化环境。中华人民共和国通信行业标准 通信光缆交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范围 本标准规定了通信光缆交接箱。光缆交接箱用于光纤接入网中主干光缆与配线光缆交接处的接口配线设备。可对主,配线光缆进行固定,开剥,保护,终接及冗纤的盘绕,通过光纤跳线,能迅速方便地调度光缆中光纤序号以及改变传输系统的路由。产品具备模块化设计,优化的光缆管理系统,实现主干光缆与配线光缆交叉连接或互连,以及主干光缆之间的直通连接配线功能。且适用于多元化的XPON建设需求,提供多种光分路器增值单元解决方案。

外观与结构

（1） 箱体结构形式

1）箱体采用通用型片状模塑料（SMC）材料或金属箱体的封闭结构形式；非金属箱体采用的SMC材料应符合GB／T 15568的要求，或者采用更好的耐侯性材料；金属箱体材料应采用牌号为Q235-A或更好的金属材料，厚度不小于1.5mm。本规范给出的箱体尺寸为参考尺寸。门通过铰链结构连接，门可自由开合5000次不损坏。门锁应为防盗结构，具有良好的抗破坏性，应符合中华人民共和国公共安全行业标准GA/T 73-94 机械防盗锁规定。

2）光缆从箱体的底座进缆孔进出。箱体留有相对独立的进出线孔，孔洞数量应满足满配时的需求。

3）容量在432芯以下（含432芯）的光缆交接箱宜采用单面右开门操作结构；576芯光缆交接箱推荐采用双面单开门操作结构。

4）光缆交接箱配有密封腻子，以便于线缆引入孔处的密封，防止水和啮齿类动物进入机箱。

5）箱体应***电气导通，并有完善的接地系统。

（2） 机械活动部分

机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于120°，间隙应不大于3mm。结构应牢固，装配具有一致性和互换性，紧固件无松动。外露和操作部位的锐边应倒圆角。

（3） 引入光缆弯曲半径

引入光缆进入箱体时，其弯曲半径应不小于光缆直径的20倍。

箱体结构

箱体结构应设计合理，满足设计、施工、维护管理等各类需要。箱体结构是衡量设备总体情况的重要依据。

箱体结构采用全正面或正反两面操作，布放、盘绕光纤跳线的装置要设计合理，光纤跳线设定为侧走线方式，光缆引入后应有护套管保护，应有足够大的跳纤面积。整个内部箱体应***电气导通，并有完善的接地系统。

箱体必须满足满容量布放、盘绕光纤跳线要求，满配置时应能够方便地进行维护操作。

机箱内应在合适的位置设置储纤单元，以便于尾纤的管理存储，储纤单元结构要合理便于存纤取纤并具备防尘功能。应具备科学的尾纤管理功能，便于尾纤查找、调度、替换等各种管理操作。

机箱内应在合适的位置预留直熔单元，以便于光缆的直通。

光纤终接装置、尾纤配线装置、适配器卡座、安装板、尾纤及适配器，在满容量范围内应能方便地成套配置。开剥后的散纤应加护套管（壁厚0.9mm，材料硬度为邵氏硬度Shore70）。标识应从左到右，从下到上。

（5） 保护套、衬垫及纤芯和尾纤弯曲半径

光纤光缆穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。光缆光纤、尾纤无论处于何处弯曲，其曲率半径应不小于30mm。

（6） 箱体表面

SMC箱体表面的光泽和纹理应均匀美观，且无结瘤、缩孔、起泡、针孔、开裂、剥落、粉化、颗粒、流挂、露底、夹杂脏物等缺陷，箱体表面不应出现任何紧固件。

金属箱体表面涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀。

（7） 结构装置上的文字、图形、符号和标志

结构装置上的文字、图形、符号和标志应清晰、完整、无误。

2） 箱体尺寸

落地式交接箱箱体的外形尺寸一般不宜超过 2000mm&TImes;l500mm&TImes;600mm（高&TImes;宽&TImes;深）。壁挂式交接箱箱体的外形尺寸一般不宜超过 1200mm×900mm×400mm（高×宽×深）。

（4）储纤单元：用于光缆成端尾纤或盒式光分路器成端尾纤的储存，主要有托盘式、适配器插槽式、槽盒式三种结构形式。

（5）直熔单元

直熔单元为选配单元。一个过路直熔单元可安装至少12块熔接盘，每个熔接盘满足束状光缆或带状光缆12芯直熔。

2、技术要求

2.1 环境

按照YD/T 988-2007中5.1节要求。

2.2 外观与结构

按照YD/T 988-2007中5.2节要求。

2.3 机械性能

按照YD/T 988-2007中5.6节要求。

2.4 密封性能

室外型交接箱箱体的防护性能应达到GB 4208-2008中IP65级要求。

室内型交接箱箱体的防护性能应达到GB 4208-2008中IP30级要求。

2.5接地装置

（1）箱体接地

整个架体应***电气导通，并有完善的接地系统。

（2）高压防护接地装置

箱体高压防护接地装置与光缆中金属加强芯及金属护套相连，连接线的截面积应不小于6mm2。

箱体高压防护接地装置与地相连的连接端子的截面积应大于35mm2。

箱体高压防护接地装置与箱体间绝缘，绝缘电阻不小于2×104MΩ/500V（直流）。

箱体高压防护接地装置与箱体及箱体间耐电压不小于3000V（DC），1min不击穿、无飞弧。

箱体高压防护接地装置应能可靠接地，接地处应有明显的接地标志。

3、材料要求

 为适应三网融合、FTTx的推广，推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括光缆交接箱，光缆分纤箱，分光分纤箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。

FTTX布线应有尽有、质量***！随时欢迎您前来咨询！！专业从事现代通信领域物理连接产品研究、开发、生产及销售服务的生产型企业；远捷成立于浙江慈溪，自创建以来，在领导的带领下，经过几年不断努力，由原来的单一通信设备销售，发展成为现在的集生产、销售、科研、技术服务为一体的自主研发型企业。自创建年以来, 远捷不断集力于新产品的开发和研制，凭着雄厚的技术和***的生产设备、在新产品的开发研制上取得了***的成果，尤其音频配线系列取得了明显的成就。百尺竿头，需更进一步，远捷正在不断的前进中，不断的完善中。
远捷始终以 “品质、服务”为指导方针，“团结、务实、***、创新”为精神，坚持 “ 质量就是生命，服务就是灵魂 ” 的原则，树立 “ 客户在我心中,质量在我手中 ” 的理念，不断追求高品质、高效益、高科技的发展领域，以***的生产技术和严谨的科学管理来打造的产品。
