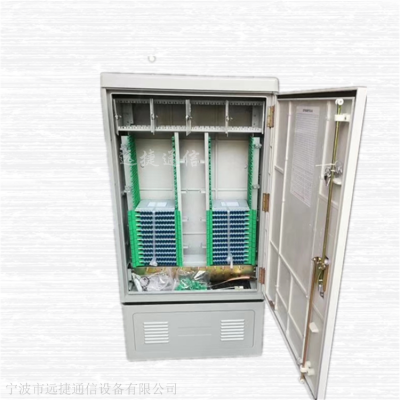

威海288芯四网融合光交箱 光缆交接箱外形尺寸

四网主干光缆与FTTH小区配线光缆节点处的接口设备,288芯四网融合光交箱使用方法可以实现大容量光纤的熔接,终端存储以及调度等功能。该产品的应用,减少了三网的重复线路建设,精简线路,美化环境。 箱体采用高强度SMC聚脂制造,抗腐蚀耐老化,使用寿命超过20年。 壳体门框四周采用凹槽结构,硅橡胶密封 ,密封性能达到GB4208—1993中IP 级要求。 壳体门锁采用三面齿轮推杆机构,是开启和关闭箱门时更显轻松。 箱体内部夹以隔热材料,能有效防止箱内凝露的产生。 采用12芯熔配一体化模块 卡接式安装FC,SC适配器。 288芯四网融合光交箱使用方法前后设通道,可方便跳线灵活跳接 12芯熔配一体化模块可抽出至箱外,***正面操作。 有可靠的光缆固定,开剥和接地装置。光缆交接箱的容量是指光缆交接箱大能成端纤芯的数目。288芯四网融合光交箱使用方法容量的大小与箱体的体积、整体造价、施工维护难度成正比，所以不宜过大。在实际设计和工程中，人们对光缆交接箱的容量问题似乎仅仅要求容量越大越好，但这样可能带来的后果是:箱体体积增大、设备价格增高。实际上，交接箱的容量应该指的是它的配纤容量，即主干光缆配纤容量与分支光缆配纤容量之和。光缆交接箱的容量实际上应包括主干光缆直通容量、主干光缆配纤容量和分支光缆配纤容量3部分。

四网合一光交箱是用于光纤接入网(电信网、移动网、联通网）四网主干光缆与FTTH小区配线光缆节点处的接口设备，可以实现大容量光纤的熔接、终端存储以及调度等功能。该产品的应用，减少了四网的重复线路建设，精简线路，美化环境。

采用12芯熔配一体化模块，大幅度利用有效空间，大容量为1440芯。

12芯熔配一体化模块可抽出至箱外，***正面操作。

使用条件：

工作温度：-40℃∽ 60℃

相对湿度：≤95%（ 40℃时）

大气压力：70∽106Kpa

贮运温度：-40℃∽ 60℃

防潮防雨防尘防盗符合YD/T988-1998标准

工作温度：-40℃～+60℃
环境湿度：≤95%（+40℃时）
大气压力：70 kPa～106 kPa
产品防护等级：IP65
绝缘电阻：接地装置与箱体金工件之间的绝缘电阻不小于2×104MΩ/500V(DC)
耐电压(V)：接地装置与箱体金工件之间的耐电压不小于3000V（DC）/1min
连接器衰减(dB)：≤0.3dB
回波损耗(dB)：PC型≥45dB，UPC型≥50dB，APC型≥60dB增值模块安装等功能。

1．光缆固定与保护功能

应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。

2.光缆终接功能

应具有光纤终接装置，该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，***盘绕光缆纤芯、尾纤不受损伤。

3．调线功能

通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。

4．光缆纤芯和尾纤的保护功能

光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。

性能特点：

1）材料与外观：该箱体采用SMC复合材料经高温一次模压成型，表面不做任何处理箱体表面平整光滑，颜色均匀，不易刮伤。

2）密封性能好，***、使用方便：该箱体可前后开门，操作维护方便，箱门采用三点定全门锁，锁芯加盖保护，并用凹边密封条压紧方式密封，***，防护性能达到GB4208-IP65级要求，能有效防止雨水浸入，具备全天候防护功能。

3）机械强度高、阻燃性好：该箱体由于要用玻纤增强SMC材料，经高温一次模压成形，比重轻、机械强度高，并具有良好的阻燃性。箱门采用纵向全长铰链，不易变形，安装互换性好。

4）抗腐蚀、耐老化、电绝缘性强：该箱体抗腐蚀、耐老化、防辐射、高压防护性能好，电绝缘性强，能够适应强酸、强碱等各种恶劣环境。

5）耐高温、防凝露：该箱体由于采用SMC材料，具有金属材料无法比拟的隔热保温性能，耐高温，并能有效防止水汽凝结。

6）该箱体可配套底座，落地、架空或壁挂安装。
