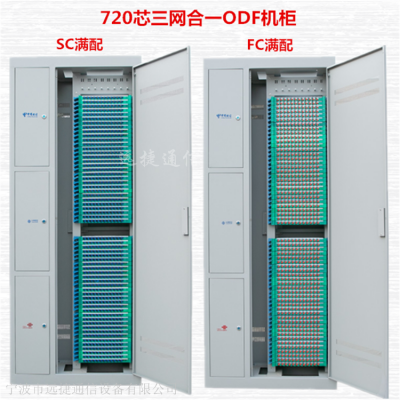

720芯三网合一机柜 720芯ODF配线架 配线柜参数功能简介图片

三网合一机柜、三网合一光纤总配线架720芯三网合一光纤机柜 720芯ODF配线架 配线柜我信息质量ODF光纤配线架、综合配线柜、MODF光纤总配线架、光纤配线架、光纤配线柜、三网共建共享光纤配线架、三网融合光纤配线架、三网合一光缆交接箱、三网合一光纤分线箱、三网合一光纤楼道箱......

型号：144芯、288芯、432芯、576芯、720芯、1152芯
材质：冷轧板、不锈钢
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
宁波市远捷通信设备有限公司专业为电信、移动、联通、铁通、广电供应配套产品

三网合一光纤配线架是我公司研制开发的高容量、大密度、全正面操作的光纤配线柜。它同时适用于普通光缆和带状光缆，本架由机柜、光纤储纤单元、光纤单元体及光纤直熔配线单元等部分组成。由于采用模块化的结构，用户可根据容量的配置功能模块的数目进行灵活的安装.有效做到移动、联通、电信三网合一。大大节省了施工空间和施工强度.箱体采用冷轧板制成，经静电喷塑处理，美观大方，线条清晰，防腐防水性能好，使用寿命长.光分路器模块采用抽屉式模块化设计，具有很强的互换性和通用性.采取左右结构和上下结构组合结构的设计，左右两边都有光纤熔接层,而右边上层为光分路器配线层，下层为光纤熔接层

机架结构形式为敞开式，采用双面操作。正面为线路侧，用于室外光缆的固定、开剥、熔接与终端；背面为设备侧，用于成端设备光缆和设备跳纤。架体左侧固定光缆，右侧存储跳纤。

光缆固定与保护装置

OMDF具有光缆引入、固定和保护装置。该装置具有以下功能：

1．将光缆引入并固定在机架上，保护光缆及缆中纤芯不受损伤；

2．光缆、跳纤经过架体部件时，架体部件结构的设计不应损伤光缆、跳纤；

3．在跳纤转角处，应设置纤环和绕纤柱，避免跳纤和架体直接接触；

4．光缆金属部分与机架绝缘；

5．固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置；

6．光缆固定和保护装置可集中设置在架体底部（室外光缆下走线时），也可集中设置在架体顶部（室外光缆上走线时），还可分散设置。当分散设置时，宜选择在架体底部/顶部、架体中间位置。

一：室外光缆的引入

设备的正面，设计为外线缆侧。在机架的顶部，配有多层光缆引入固定板。外线光缆首先引入到光缆固定板上，进行固定，接地保护。开剥后的光缆，顺着机架左边的线环引入到下面各层熔配一体化塑料托盘中，并与托盘中的尾纤进行熔接，每六块十二芯托盘为一单元体，每一个单元体为七十二芯，并可选配有机框，标识门板。

二：设备缆的引入

设备的背面，设计为设备线缆侧。设备引入过来的室内黄色缆或单芯纤从机架顶部的左侧中间部位引入并捆扎，引入过来的室内黄缆或单芯纤到各层翻转单元板前均须开剥，开剥后的纤，再引入到翻转单元板的背后与适配器相接。翻转单元板可以向前翻转110°度，方便设备来的纤的连接。每块翻转单元板计96芯，可以安装FC适配器，SC适配器，LC适配器等。

机架外形尺寸

1．为与机房内其它设备高度保持一致，便于走线，OMDF机架高度一般选用2600mm、2200mm和2000mm三种。在现有测量室内安装时，也可根据现有测量室的空间高度定制，但zui高不得超过3510mm。

2．OMDF的宽度宜为 120mm 的整数倍，推荐选用宽度为720mm。深度推荐选用600mm、800mm及900mm三种。

3．机架外形尺寸的偏差不应超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。

走线槽道

1．机架的设备侧应安装多层水平走线槽道，以满足多个机架并架时的走纤。

2．走线槽道可分层设置在设备侧每层光纤终端单元的下方或后面，也可设置在架体

中间位置，但不应影响光缆的布放与固定。

3．走线槽道内可设置挡纤柱，将架内跳纤与架间跳纤分开。架内跳纤靠走线槽道内

侧布放，架间跳纤靠走线槽道外侧布放，以避免跳纤的交叉走线。

4．各架走线槽道的高度、尺寸应相同，以便于并架时相互拼接、延伸。

主要特点：

" 前后操作方式，可多台并架使用；

" 设有分支光缆存储装置，可存储分支光缆余长；
" 跳纤可定长，架内跳纤可定长为2 米、3 米、4 米；
" 应用范围：适用于引入光缆在2000 芯以上的大型模块局、中心机房。

环境要求

使用环境条件：

工作温度：-5℃～＋4O℃ 。

相对湿度：≤85 % (＋30℃）。

大气压力：70～106kPa。

远捷专业生产：通信光缆交接箱，光纤分纤箱，光分路器箱，一体化盘、DOF单元箱、光纤信息面板、光纤桌面盒、光缆终端盒，ODF光纤配线架，光纤快速连接器，冷接子，PLC光分路器，光缆接头盒，皮线光缆，光纤跳线，束状尾纤，六位卡座、储纤筒、三叶线环、热缩套管、裸纤保护管、光缆固定座，各类保安单元、保安排、测试排，光纤适配器系列光纤产品,型号齐全,欢迎采购
