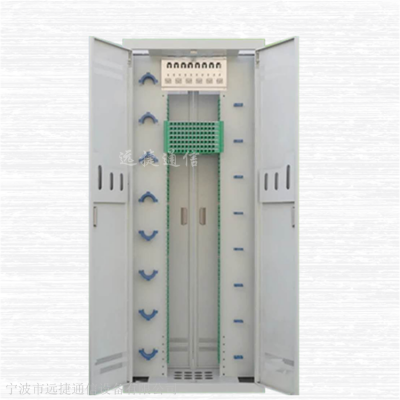

远捷360芯光纤机柜 移动光纤配线架厂家供货

光纤配线架、直插盘光缆配线柜、ODF子框式三网合一光纤配线柜、直插式三网合一ODF光纤配线柜、三网合一ODF光纤配线架、MODF光纤总配线架、室外光纤配线架、室外光纤配线柜、室内光纤配线柜、室内光纤配线柜、落地式光纤配线架、落地式光纤配线柜、开放式光纤配线架、开放式光纤配线柜；宁波市远捷通信设备厂为您打造优质产品容量：光纤ODF配线架144芯/288芯/360芯/432芯/576芯/648芯/720芯/864芯/960芯/1152芯/1440芯/2160芯

产品型号：YJ-GPX72-H-A / YJ-GPX72-HS-A

产品说明:

GPX72-H光纤配线柜根据通信行业标准YD/T 778设计生产，能完成光缆的引入、固定及开剥保护、光纤的熔接、保护及储存、跳纤的储存及管理、光纤的互连及交叉连接等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。广泛应用于光纤通信网络中，主要适用光接入网中的局端及分支点。

光纤配线架（Optical Distribution frame）用于光纤通信系统中局端主干光缆的

ODF架

成端和分配，可方便地实现光纤线路的连接、分配和调度。

随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到用户、光纤到大楼、远端模块局及无线站的中小型配线系统。

ODF主要特点：

 全模块化设计，全正面化操作

 集熔接与配线于一体，大限度的高密度化

 可安装于19寸标准机架上

 适用于带状和非带状光缆

 接式安装FC、SC、ST和LC等多种适配器

 适配器与设备在30°卡接式安装，既***了跳线的弯曲曲率半径，又可避免激光灼伤人眼 操作方便，保护完善

 光缆和尾纤均具有2m以上的盘储空间

产品特点：三网合一576芯机架式光纤配线架
国内创双面布局、前后跳纤的操作模式，实现线路侧与设备侧的光纤交叉连接，沿袭双面MDF产品直列模块与横列模块调线的习惯；
敞开式机架，横列模块区有多层水平走线槽，前后立体式跳纤，解决跨架跳纤局部拥塞问题；
预留线路侧与线路侧，设备侧与设备侧的跳纤通道；
所有跳纤不出机架，无需光缆槽道；

可提供此类光总配的跳线管理软件，方便跳纤定长管理；
机架兼容普天分路器托盘。

特点及优点 采用中国电信标准设计，通用性强；

 符合标准：YD/T 778-2006

 适用通信机房独立光纤跳接场，配线采用交叉连接方式，可以方便地实现光纤线路的连接、分配和调度；

 全封闭柜式结构，防尘性能好；

 设有高性能接地装置，保护设备安全。

主要技术性能

 工作环境温度：－25℃～+55℃

湿度：≤93％(+40℃)

箱门开启角度：≥110°

箱门开启次数：≥2000次

接地排耐电压水平：≥3000V(DC)/10mA/1min

绝缘电阻：≥1×103MΩ/500V














ODF单元箱由外壳、支撑架、集纤盘、固定装置及光纤接头保护组成：

1、外壳：外壳方便开启，便于安装。

2、支撑架：内部结构的主体，用于内部结构的支撑；

3、集纤盘：用于有顺序地存放光纤接头（及其保护件）和余留光纤，可余留光纤的长度不小于1.6m，余留光纤盘放的曲率半径不小于32mm。并有为重新接续提供容易识别纤号的标记和方便操作的空间；

4、固定装置：用于光缆护套固定、光缆加强构件固定和配线尾纤固定。

5、光纤接头的保护采用热收缩保护管。

产品特点：

1.标准单元结构尺寸，19英寸宽度，既可装入配线架机柜，也可以做壁挂安装。

2. 工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材料的塑料 材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持在40mm以上。

3. 既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜架内构成综合配线架。 具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储光缆纤芯和尾纤的存 储和保护功能等。

4.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。在机箱后部有光缆引入孔和固定模块固定后经 光缆盘绕架引入分配盒；

5.光纤分配盘结构为可开启上下层结构：开启上层，将尾纤光纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层，即可合起上层，尾纤头与引入的光缆纤芯熔接后把熔点固定在槽位内粘住，即完成操作，将分配盘插入对应层位即可；

6.分配盒下面为跳纤存储盘由于各功能模块可分开操作，使用灵活方便。

7. 可适用于FC、SC、LC、ST四种适配器。

8.可适用于带状、束状、非带状光缆。
