由于光纤或光缆的长度受光纤拉制工艺和光缆施工条件的限制，且光纤的拉制长度也是有限度的（如1Km)。因此一条光纤线路可能存在多根光纤相连接的问题。于是，光纤间的连接、光纤与光端机的连接及耦合，对光纤连接器、耦合器等无源器件的使用是***的为了确保系统的畅通，通常设置都有备用系统，就好比对磁盘的备份。正常情况下只有主系统工作，一旦主要系统出现故障，就可以立即切换到备用系统，这样就可以保障通信的畅通和正确无误。其中，监控管理系统可对组成光纤传输系统的各种设备自动进行性能和工作状态的监测，发生故障时会自动告警并予以处理，对保护倒换系统实行自动控制。对于设有多个中继站的长途通信线路及装有通达多方向、多系统的线路维护中心局来说，集中监控是必须采用的维护手段。光纤即为光导纤维的简称。

三网合一光缆交接箱配置参数、光缆交接箱//落地式光缆交接箱//壁挂式光缆交接箱//抱杆式光缆交接箱//塑料光缆交接箱//SMC光缆交接箱//不锈钢光缆交接箱//冷轧板光缆交接箱//免跳接光缆交接箱//无跳接光缆交接箱//免跳纤光缆交接箱//三网合一光缆交接箱//四网合一光缆交接箱//光交箱//室外光缆交接箱//光交箱、室外落地安装，有常规配线款、免跳接款、三网及四网融合款式，三网融合光交箱（图文介绍）是用于光纤接（移动网、联通网、电信网）三网主干光缆与FTTH小区配线光缆节点处的接口设备，可以实现大容量光纤的熔接、终端存储以及调度等功能。该产品的应用，减少了三网的重复线路建设，精简线路，美化环境。China Telecom中国电信三网融合光交箱，（商品图片）|China Mobile中国移动三网合一光交箱（满配价格）|China Unicom中国联通三网融合光交箱，（生产厂家)|三网融合光交箱厂家，三网融合光交箱批发

业务驱动网络发展，电信业务在新的形势和新的机遇下，迎着3G网络的不断推进建设，FTTH建设步伐不断加快，三网融合建设蓄势待发，电信业务发发展形势一片大好，但是对于电信企业来说，效益才是发展的硬道理，也就是说，在这样的新形势下，如何赢得市场，如何拥有大量的用户，在市场上抢得先手，这才是关键的。对于电信企业来说，首先要打造一个稳固的基础网络，拥有丰富的基础资源，也就是说，如何建设一个资源丰富、网络稳定可靠的网络光纤物理网络，这是需要电信企业思考的问题，而光交接箱在整个本地光缆网建设中将起到很重要的作用，有助于光缆建设的扩展和延续。

在本地光缆网建设中为了提高光缆主干的利用率，减少光缆接头引入的开拨次数，有效提高光缆的安全性和可靠性，建议在光缆的主干路由上设立必要的光缆交接箱。光缆交接箱的用户侧光缆，可以根据用户的发展需求进行逐一上箱，交接箱容量的选择可以以288芯为主。交接箱的主干光缆，应就近接入(接入层节点)。为了增加接入的灵活性，光缆的一部分主干纤芯可接在汇接层节点上。

光缆在建设中有两种组网方式：总线式结构和环型结构。线式结构是指从局端到各光缆交接箱只使用一条大对数光缆连接的网络结构，它一般使用在业务量少，范围不大的非重点地区。环型结构是指所有光缆交接箱共同使用一条大对数光缆，光缆首尾在局端终端，自成一个封闭回路的网络结构，纤芯分配与总线式结构一样。

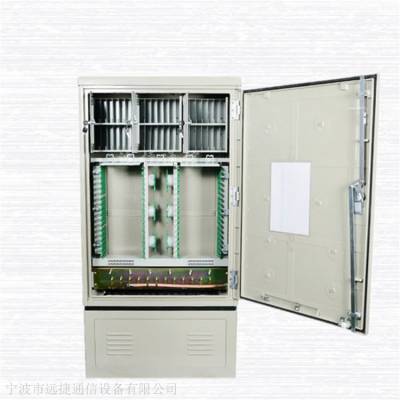

产品概述：用于光纤接入网(电信网、移动网、联通网）三网主干光缆与FTTH小区配线光缆节点处的接口设备，可以实现大容量光纤的熔接、终端存储以及调度等功能。该产品的应用，减少了三网的重复线路建设，精简线路，美化环境。

箱体采用SMC材料制造，抗腐蚀耐老化，使用寿命超过20年。

壳体门框四周采用凹槽结构，硅橡胶密封 ，密封性能达到GB4208--1993中IP 级要求。

箱体内部夹以隔热材料，能有效防止箱内凝露的产生。

采用12芯熔配一体化模块，较大幅度利用有效空间，较大容量为864芯。

卡接式安装FC、SC适配器。

前后设通道，可方便跳线灵活跳接

芯熔配一体化模块可抽出至箱外，正面操作。

有可靠的光缆固定、开剥和接地装置。

各部件位置和按排，确保光缆在任何位置时弯曲半径大于40MM。

光缆进壳体接口处，突破传统方式防水接头处理光缆密封问题

使用条件：

工作温度：-40℃∽+60℃

相对湿度：≤95%（+40℃时）

大气压力：70∽106kpa

贮运温度：-40℃∽+60℃

防潮防雨防尘防盗符合YD/T988-1998标准

使用和维护

1、 使用原理图：

2、 光缆从箱体底部进线孔进入光缆交接箱，光缆进入箱体后在距箱体底部50mm处开剥，开剥长度600mm，如图所示：

3、 光缆固定至底部光缆引入单元。

4、 主光缆进入一体化熔接配线单元，在此与尾纤熔接。

5、 一体化熔配单元为抽屉式结构。熔接时将单元抽出，操作完毕后，将单元推进滑槽，推到底时，单元将自动锁定，每个一体化熔接下来配线单元可卡12位FC或SC适配器，同时可熔接12芯光纤。

6、 每个单元盖板上贴有熔接标识记录表。每熔接完一个单元，须作好熔接记录。

7、 光纤线路的连接和调度均通过交叉连接，用双头尾纤在箱体正面实现。双头尾纤选择不同长度系列适应跳线。

注意

1、光缆交接箱用于室外光缆的连接、分配和调度。箱体应安装在坚固牢靠的固定基座上，以便于安装和调度。

2、 光缆余长在箱体内应保持自然弯曲，其曲率半径应大于40毫米。

3、 光缆固定后，将加强芯固定在加强芯柱上，并将其可靠接地。

4、 在操作小直径光纤时应小心，以免刺破皮肤，特别是眼睛部位。

5、 在光纤传输光能量时，建议不要直接观看光纤和光纤连接器端面，除非安全能量输出等级已得到***

其它

包装、存储、运输

本设备的包装、存储、运输严格遵守国标GB3837-83的要求。

包装：

具有防潮、防振措施、所有附件另装盒或袋中再装入木箱，整机用塑袋密封。

存储：

箱子上方不宜放过重物品，库房内空气中酸性、碱性或其它应符

合环保规定的要求，室内温度为-5℃-45℃之间，相对湿度不大于85%的范围内存储。

运输：

本机架可适应各种工具的运输，经包装的产品在运输过程中，要

求环境温度在-40℃-55℃，相对湿度不大于90%，装卸及搬运时应按

包装上刷有的运输作业标志进行，不准将产品倒放、侧放。

熔纤盘是一种连接光缆的器件。用于光纤的熔接、分支，将光缆引进熔纤盘，并熔接，***封装在内。盖可翻转，盘可叠加，扩大容量，安装、使用极为方便。光配线产品，塑料配件。熔接盘是组合在光缆交接箱体内，光缆一部分光纤与尾纤熔接用于连路调度，另一部分与其它光缆直接对接（直熔）。熔接盘是对每一根光纤，互相任意连接，配合使用。熔接盘采用高强度工程塑料注塑成型，阻燃、强度高、***时间长等。

光纤熔纤盘

本段产品介绍

材质：阻燃ABS工程熟料。

颜色：黑色、白色和黑黄一体。

主要技术参数*工作温度：-5℃~40℃*相对湿度：≤85%（30℃时），*大气压力：70~106Kpa*阻燃性：采用阻燃塑料（ABS），阻燃性能达到行业要求，添加***剂。

应用范围*用于光纤的熔接、分支*盖可翻转，盘可叠加，扩大容量，安装、使用极为方便。

本段产品作用

熔接盘是用于光缆接续（俗称接头）时盘放多余纤芯的工具，一般固定在光缆终端盒的中间，是光缆终端盒的重要组成部分。

折叠编辑本段特点

熔纤盘可分为4芯、6芯、8芯、12芯和24芯，尾纤、光缆束管有各自盘线通道，分层管理，有效保护光纤不受损伤。

三层结构，最下层为配线盘，中间为熔接盘，顶部为盖板，熔接、配线一体化，操作方便。

可适用于FC、SC、LC、ST四种适配器和带状、束状、非带状光缆。

光纤在任何位置，弯曲半径大于40MM。

适配器与接续单元正面呈30°斜角，既***了跳线的弯曲曲率半径，又可避免激光灼伤人眼。

本段技术指标

类型 技术参数

插入损耗 ≤0.5dB

回波损耗 FC/PC≥40dBFC/UPC≥50dBFC/APC≥60dB

绝缘电阻 ≥3KV(DC)/1Min不击穿、无飞弧

抗电压强度 ≥3000V(DC)/1min不击穿、无飞弧（盒体高压防护接地装置与盒体之间）

阻燃性 符合GB/T5169.7-1985标准（针对工程塑料ABS材质）

使用寿命 ≥1000次

安装须知

1、光缆接头时，先剥开外套层，露出内层的裸露纤芯（一般剥除长度为1.1M），将两根光缆分别固定在光缆终端盒的两端。

2、用酒精棉擦拭裸露纤芯，擦拭干净后用专用的切割刀切割纤芯，纤芯的端面一定要切割平整。然后套上热熔管。

3、将需要接头的两根纤芯放入光纤熔接机中熔接，熔接完成后加热热熔管使其收缩紧贴纤芯。

4、完成一组后（一般8根为一组，也有4根一组或16根一组），一般光缆终端盒为30cm或15cm，而留出来的裸露纤芯有2.2M。所以要将其一起盘成椭圆形放入光纤熔接盘中，并将其固定好。

5、光纤全部接完后，在光缆终端盒外面套上，并加热使其收缩紧贴住光缆，以防止雨水或水汽通过缝隙进入到光缆终端盒中。
